LKAV1614 20km Militare Comunicare Low Latency Drone Video Data Link

5km 20km 1W Drone Video Link FHD Low Latency AES256 Crittografia

5-20km Drone Video Link FHD Low Latency AES256 Crittografia 1W Potenza

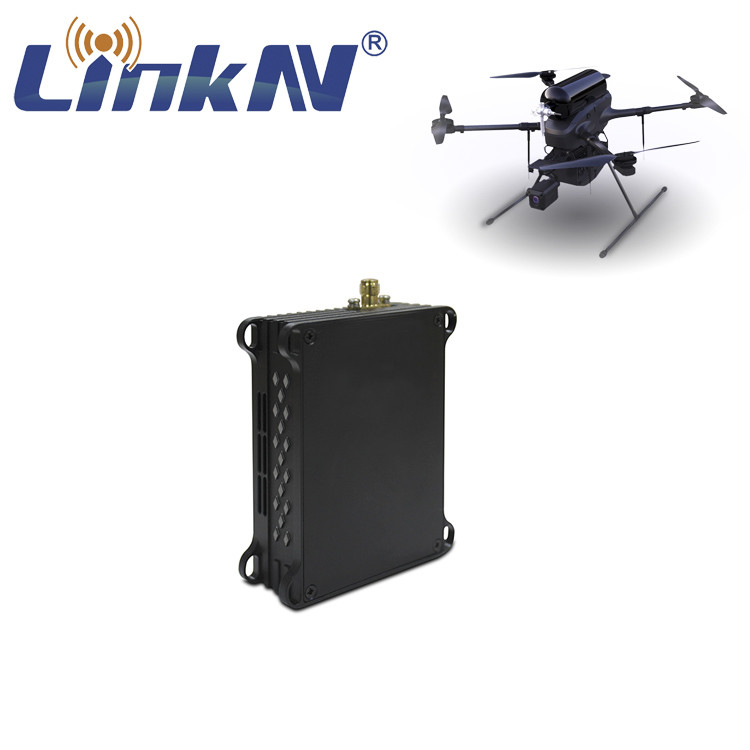

LKAV-1614 è un trasmettitore video wireless COFDM progettato appositamente per applicazioni UAV.consente di stabilire un collegamento video wireless robusto in tutti gli ambienti, compresi i telefoni cellulari ad alta velocitàLe dimensioni compatte lo rendono ideale per installazioni di UAV.

Antenna trasmettitore:SMA testa femminile, standard con antenna a frusta omnidirezionale, guadagno di antenna di 3,5 dB.

(Nota: non accendete il trasmettitore senza antenna TX, altrimenti potrebbe essere danneggiato.)

Interfaccia della scheda FM:Da sinistra a destra i perni sono:1.DC5V,2.GND,3.RXD,4.TXD, se necessario, i parametri del trasmettitore possono essere modificati dalla nostra scheda FM o attraverso la porta seriale del computer.

Interfaccia dati:Può essere connesso con il computer, cambiare i parametri tramite il livello di TTL della porta seriale, il default di fabbrica della velocità di baud trasparente è 115200, conferma i dettagli nella nostra lista di istruzioni.

Interfaccia di alimentazione:tensione12V DC, corrente 1A

Input dei segnali CVBS A/V:3.5MM / 3 interfaccia audio e video, cavo AV collegato alla fotocamera analogica.

Indicatore di funzionamento:Indicatore di lavoro sono tubi digitali rossi e gialli,energia di lavoro normale con indicatore rosso,connesso alla fonte di segnale,luce gialla lampeggia quando il trasmettitore invia normalmente dati,Più veloce è il flash, maggiore è il volume dei dati trasmessi.

Input del segnale HDMI:Interfaccia HDMI-C, puoi usare il cavo HDMI (C-D) per collegare la fotocamera ad alta definizione.

Caratteristiche

■ doppi ingressi video HDMI e CVBS

■ 60 - 80 ms di bassa latenza del sistema

■ autonomia fino a 10-20 km

■ Frequenza 300MHz-2.7GHz personalizzabile

■ Cassa robusta in lega di alluminio

■ Dimensioni compatte e peso leggero

■ Crittografia AES256

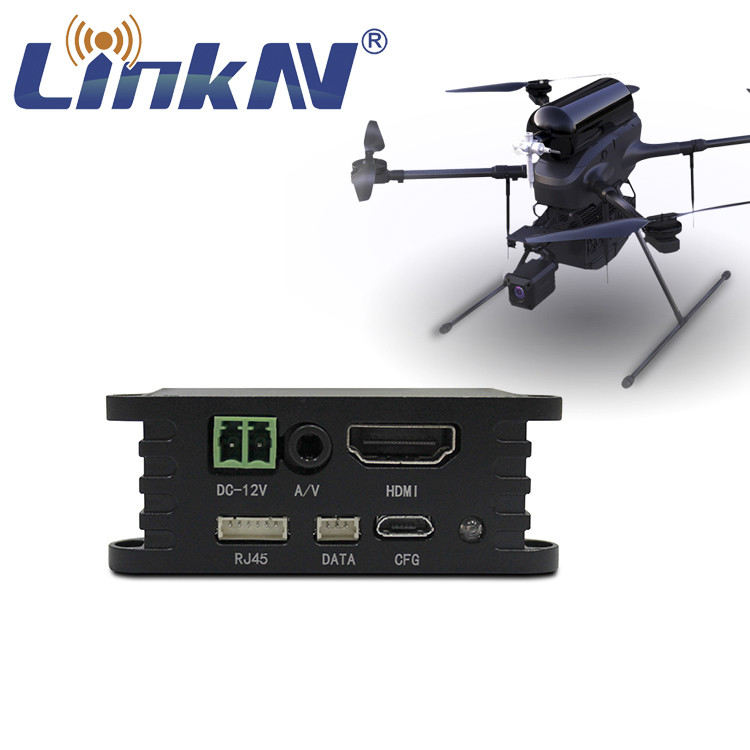

Specificità

1 Interfaccia dell'antenna

1 ingresso di potenza 2 pin, DC 12V

2 ingressi video AV CVBS, SD analogo

3 ingressi video HDMI HD digitale

Port 4 RJ45 riservato

5 Porta dati ?? riservata

6 Port CFG

7 Indicatore di potenza ‡ luce rossa

Vantaggi della COFDM
La modulazione COFDM ha una resistenza all'attenuazione molto forte, la modulazione COFDM consente la trasmissione dall'utente finale a una pluralità di subportatori,e il segnale può essere conservato molto più a lungo rispetto al segnale conservato in un sistema a singolo vettore,, quindi il COFDM ha una resistenza più forte al rumore d'impulso e alla resistenza di attenuazione rapida del canale.Il COFDM ha un utilizzo più elevato della frequenza e consente di sovrapporre onde subportatrici ortogonali come sottocanali, piuttosto che l'uso tradizionale di bande di protezione che separano i sottocanali, quindi migliora l'efficienza della frequenza e massimizza l'utilizzo delle risorse dello spettro.

Per quanto riguarda la trasmissione di dati ad alta velocità, il COFDM ha il suo meccanismo di modulazione autoadattivo che consente ai subcarrier di scegliere diversi metodi di modulazione come QPSK, QAM,16QAM o 64QAM in base alle diverse condizioni del canale e ai rumori di fondoSe le condizioni sono buone, si adatta alla modulazione ad alta efficienza, se le condizioni sono cattive, si adatta alla modulazione anti-interferenza.Così può adattarsi in modo affidabile ad una trasmissione di dati ad alta velocità.

Ha una forte capacità di interferenza inter-simbolo (ISI), ISI è la interferenza principale oltre al rumore nelle comunicazioni digitali.

Facile da usare in combinazione con una varietà di altri metodi, il COFDM può essere utilizzato come metodo di modulazione, inoltre può essere facilmente combinato con molti tipi di tecnologia di accesso multiplo,fornire l'accesso per più utenti contemporaneamenteÈ possibile consentire a più utenti di utilizzare contemporaneamente la tecnologia informatica COFDM per la trasmissione.

Applicazioni del dispositivo COFDM
La modulazione COFDM ha risolto i difficili problemi della trasmissione a banda larga wireless "non in linea di vista" e "mobile" quando la velocità è superiore a 2 Mbps, quindi è stata ampiamente applicata nelle comunicazioni mobili,sistemi di trasmissione e monitoraggio video come il progetto di radiodiffusione digitale audio (DAB), trasmissione televisiva ad alta definizione (HDTV), assistenza sanitaria, comunicazione mobile (CDMA + OFDM), LAN wireless (IEEE 802.1a), accesso wireless a banda larga (BWA),In questo contesto, la Commissione ha adottato una proposta di regolamento (CE) n., radiodiffusione, sicurezza, difesa marittima e altre industrie).

Trasmissione wireless mobile ad alta velocità in tempo reale
Il sistema può raccogliere video, voce, dati, ecc. in tempo reale della scena di emergenza tramite una rete di comunicazione pubblica o un sistema di rete di comunicazione privata consegnato a ciascun centro di raccomandazione.Gli ufficiali a tutti i livelli di comando possono capire la situazione dal computer direttamente per prendere misure efficaci in tempo reale comandoIl sistema può aiutare a risparmiare molto tempo di elaborazione e ridurre le perdite causate dai disastri

Trasmissione senza fili marittima in tempo reale
Il monitoraggio in tempo reale della trasmissione wireless marittima è utile per la difesa costiera, la navigazione marittima, l'ispezione portuale e altre industrie.Il monitoraggio in tempo reale della zona di sorveglianza marittima può essere manipolato attraverso l'intero processo con video in direttaQuesto sistema può contribuire a rendere più efficienti il comando e il monitoraggio marittimi.

Trasmissione video in diretta
Quando le partite sportive vengono trasmesse in modo vivace, la chiarezza del video può essere notevolmente migliorata dalla trasmissione COFDM.

Sistema pubblico di comunicazione mobile
L'IEEE 802.1a ha già preso in considerazione la banda a 5 GHz e fornisce trasmissioni di dati ad alta velocità tramite OFDM.

Come conclusione, la modulazione COFDM ha risolto i difficili problemi della trasmissione a banda larga wireless "non-linea di vista" e "mobile" quando la velocità è superiore a 2Mbps,COFDM può catturare video ad alta velocità e trasmettere video in tempo reale di alta qualità, consentono agli utenti di ottenere un'eccezionale libertà nella raccolta di notizie, nelle trasmissioni in diretta, nelle applicazioni di monitoraggio in tempo reale.
