Trasmettitore video UGV EOD per comunicazione wireless FHD a bassa latenza LKAV1650 UGV

Trasmettitore video wireless UGV a bassa latenza FHD con alimentazione elettrica

Trasmettitore video wireless per escavatori senza equipaggio e UGV a bassa latenza FHD con alimentazione per 8 telecamere

Introduzione

L'LKAV-1650 è un potente trasmettitore video a 8 canali progettato appositamente per applicazioni di escavatori senza equipaggio e UGV.inserimento audio, alta potenza RF e gamma di trasmissione fino a 5-10 km LOS.

Caratteristiche

■ modulazione COFDM e codifica H.264

■ Frequenza 200-2700MHz personalizzabile

■ Potenza RF 2W/37dBm/40dBm personalizzabile

■ autonomia fino a 5-10 km

■ DVR a 8 canali integrato

■ bassa latenza del sistema

■ Supporta il controllo RS232

■ Supporta l'alimentazione in corrente continua da 18 a 32 V

■ Supporta la crittografia AES256

■ Cassa robusta in lega di alluminio per aeromobili

Specificità

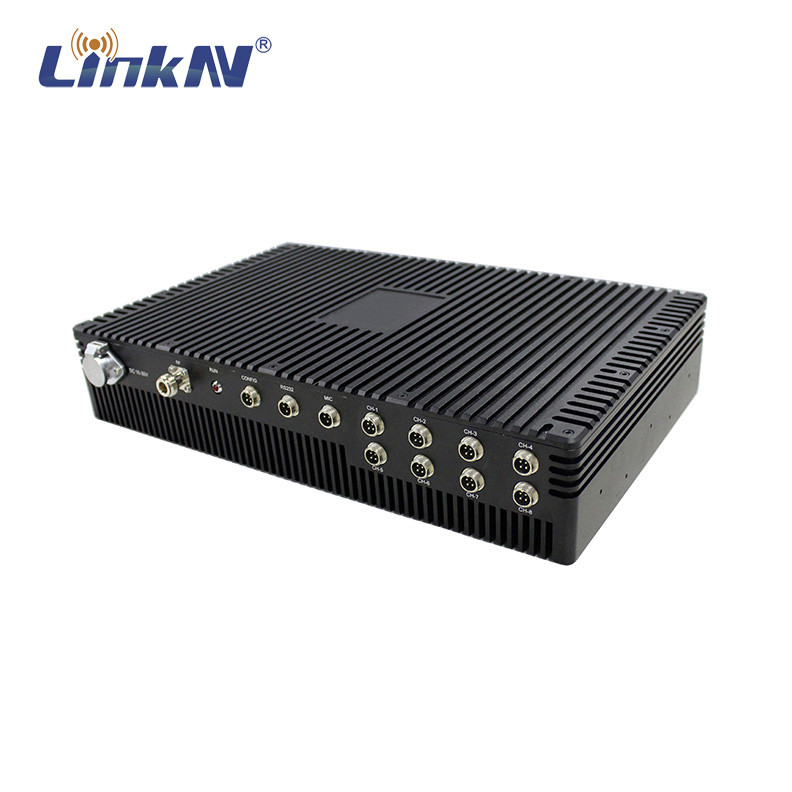

Descrizione del pannello

1 Potenza di ingresso DC 10-30V

2 Antenna RF Interfaccia N femmina

3 Indicatore di stato ️ normale lampeggiamento rapido rosso/verde

4 Configurare la porta 4PIN GX12, connettersi con il programma USB

5 porta RS232 per il controllo del DVR - 3PIN GX12

6 MIC Port input audio

7 CH1 Port ️ 4PIN GX12, con alimentazione DC 12V

8 CH2 Port ️ 4PIN GX12, con alimentazione DC 12V

9 CH3 Port ️ 4PIN GX12, con alimentazione DC 12V

10 CH4 Port 4PIN GX12, con alimentazione DC 12V

⑪Port CH5 4PIN GX12, con alimentazione DC 12V

⑫Port CH6 4PIN GX12, con alimentazione DC 12V

⑬Port CH7 4PIN GX12, con alimentazione DC 12V

⑭Port CH8 4PIN GX12, con alimentazione DC 12V

Test di latenza

Tre canali triplo schermo

Un canale a schermo intero

Dimensioni

Vantaggi della COFDM
La modulazione COFDM ha una resistenza all'attenuazione molto forte, la modulazione COFDM consente la trasmissione dall'utente finale a una pluralità di subportatori,e il segnale può essere conservato molto più a lungo rispetto al segnale conservato in un sistema a singolo vettore,, quindi il COFDM ha una resistenza più forte al rumore d'impulso e alla resistenza di attenuazione rapida del canale.Il COFDM ha un utilizzo più elevato della frequenza e consente di sovrapporre onde subportatrici ortogonali come sottocanali, piuttosto che l'uso tradizionale di bande di protezione che separano i sottocanali, quindi migliora l'efficienza della frequenza e massimizza l'utilizzo delle risorse dello spettro.

Per quanto riguarda la trasmissione di dati ad alta velocità, il COFDM ha il suo meccanismo di modulazione autoadattivo che consente ai subcarrier di scegliere diversi metodi di modulazione come QPSK, QAM,16QAM o 64QAM in base alle diverse condizioni del canale e ai rumori di fondoSe le condizioni sono buone, si adatta alla modulazione ad alta efficienza, se le condizioni sono cattive, si adatta alla modulazione anti-interferenza.Così può adattarsi in modo affidabile ad una trasmissione di dati ad alta velocità.

Ha una forte capacità di interferenza inter-simbolo (ISI), ISI è la interferenza principale oltre al rumore nelle comunicazioni digitali.

Facile da usare in combinazione con una varietà di altri metodi, il COFDM può essere utilizzato come metodo di modulazione, inoltre può essere facilmente combinato con molti tipi di tecnologia di accesso multiplo,fornire l'accesso per più utenti contemporaneamenteÈ possibile consentire a più utenti di utilizzare contemporaneamente la tecnologia informatica COFDM per la trasmissione.

Applicazioni del dispositivo COFDM
La modulazione COFDM ha risolto i difficili problemi della trasmissione a banda larga wireless "non in linea di vista" e "mobile" quando la velocità è superiore a 2 Mbps, quindi è stata ampiamente applicata nelle comunicazioni mobili,sistemi di trasmissione e monitoraggio video come il progetto di radiodiffusione digitale audio (DAB), trasmissione televisiva ad alta definizione (HDTV), assistenza sanitaria, comunicazione mobile (CDMA + OFDM), LAN wireless (IEEE 802.1a), accesso wireless a banda larga (BWA),In questo contesto, la Commissione ha adottato una proposta di regolamento (CE) n., radiodiffusione, sicurezza, difesa marittima e altre industrie).

Trasmissione wireless mobile ad alta velocità in tempo reale
Il sistema può raccogliere video, voce, dati, ecc. in tempo reale della scena di emergenza tramite una rete di comunicazione pubblica o un sistema di rete di comunicazione privata consegnato a ciascun centro di raccomandazione.Gli ufficiali a tutti i livelli di comando possono capire la situazione dal computer direttamente per prendere misure efficaci in tempo reale comandoIl sistema può aiutare a risparmiare molto tempo di elaborazione e ridurre le perdite causate dai disastri

Trasmissione senza fili marittima in tempo reale
Il monitoraggio in tempo reale della trasmissione wireless marittima è utile per la difesa costiera, la navigazione marittima, l'ispezione portuale e altre industrie.Il monitoraggio in tempo reale della zona di sorveglianza marittima può essere manipolato attraverso l'intero processo con video in direttaQuesto sistema può contribuire a rendere più efficienti il comando e il monitoraggio marittimi.

Trasmissione video in diretta
Quando le partite sportive vengono trasmesse in modo vivace, la chiarezza del video può essere notevolmente migliorata dalla trasmissione COFDM.

Sistema pubblico di comunicazione mobile
L'IEEE 802.1a ha già preso in considerazione la banda a 5 GHz e fornisce trasmissioni di dati ad alta velocità tramite OFDM.

Come conclusione, la modulazione COFDM ha risolto i difficili problemi della trasmissione a banda larga wireless "non-linea di vista" e "mobile" quando la velocità è superiore a 2Mbps,COFDM può catturare video ad alta velocità e trasmettere video in tempo reale di alta qualità, consentono agli utenti di ottenere un'eccezionale libertà nella raccolta di notizie, nelle trasmissioni in diretta, nelle applicazioni di monitoraggio in tempo reale.
