IP MESH Radio OEM Module 5GHz 1W MIMO AES Crittografia 96Mbps 10 salti 50 nodi
Introduzione

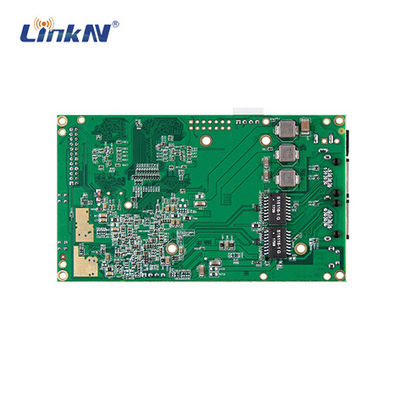

L'LKAV-6308 è un modulo wireless MESH che funziona a banda 5GHz.è un nodo MESH leggero adatto alla cattura video in loco e può essere utilizzato nelle applicazioni UAV e nelle comunicazioni di emergenza nei settori della protezione antincendio, soccorso, sorveglianza, polizia e militari, ecc.
Caratteristiche
■ Frequenza 5,1805,825 GHz
■ Rete mesh a doppio canale MIMO
■ velocità di trasmissione fino a 96 Mbps
■ autonomia fino a 10-20 km
■ Supporta Wi-Fi 5.8G
■ Supporta fino a 10 salti e 50 nodi
■ Supporta la crittografia AES
Specificità
| Frequenza |
5.180~5.825GHz |
| Larghezza di banda RF |
5M/10M/20M/40MHz |
| Potenza di uscita |
30 dBm (MIMO 2x2) |
| Essere sensibili |
BPSK massimo -97 dBm@5MHz |
| Interfacce |
MMCX*2, 100M RJ45*2, 12-PIN GPIO*2
USB*1, MiniPci-E*1 ((5V2A)
|
| Trasmissione massima |
96 Mbps @ 40 MHz |
| Tipo di modulazione |
BPSK/QPSK/16-QAM/64-QAM |
| Gestione |
Scaffalatura |
| Numero di nodi |
Non meno di 50 nodi |
| Tasso di Baud |
1200bps~115200bps (default 115200bps) |
| Crittografia |
AES |
| Input di potenza |
7V-48V DC, 15V-48V POE |
| Consumo di energia |
Media 4W |
| Dimensioni |
117x68x17 mm (L x P x H) |
| Peso |
120 g |
| Lavora temporaneamente. |
-40°C ~ +65°C |
| Temperatura di stoccaggio. |
-45 °C ~ +85 °C |
| Umidità di lavoro |
5% ~ 95% (non condensante) |
| Antenna |
Modulazione |
Potenza di uscita e velocità dei dati |
Tolleranza |
| 20 MHz |
40 MHz |
| 1x1 |
BPSK |
7.2 Mbps |
27 dBm |
15 Mbps |
27 dBm |
± 2 dB |
| QPSK |
14.2 Mbps |
27 dBm |
30 Mbps |
27 dBm |
± 2 dB |
| QPSK |
21.7 Mbps |
27 dBm |
45 Mbps |
27 dBm |
± 2 dB |
| 16-QAM |
28.9 Mbps |
27 dBm |
60 Mbps |
27 dBm |
± 2 dB |
| 16-QAM |
43.3 Mbps |
27 dBm |
90 Mbps |
27 dBm |
± 2 dB |
| 64-QAM |
57.8 Mbps |
26 dBm |
120 Mbps |
26 dBm |
± 2 dB |
| 64-QAM |
65 Mbps |
25 dBm |
135 Mbps |
25 dBm |
± 2 dB |
| 64-QAM |
72.2 Mbps |
24 dBm |
150 Mbps |
24 dBm |
± 2 dB |
| 2x2 |
BPSK |
14.4 Mbps |
30 dBm |
30 Mbps |
30 dBm |
± 2 dB |
| QPSK |
28.4 Mbps |
30 dBm |
60 Mbps |
30 dBm |
± 2 dB |
| QPSK |
43.3 Mbps |
30 dBm |
90 Mbps |
30 dBm |
± 2 dB |
| 16-QAM |
57.8 Mbps |
30 dBm |
120 Mbps |
30 dBm |
± 2 dB |
| 16-QAM |
86.7 Mbps |
30 dBm |
180 Mbps |
30 dBm |
± 2 dB |
| 64-QAM |
115.6 Mbps |
29 dBm |
240 Mbps |
29 dBm |
± 2 dB |
| 64-QAM |
130 Mbps |
28 dBm |
270 Mbps |
28 dBm |
± 2 dB |
| 64-QAM |
144.4 Mbps |
27 dBm |
300 Mbps |
27 dBm |
± 2 dB |
| Antenna |
Modulazione |
Sensibilità e velocità dei dati |
Tolleranza |
| 20 MHz |
40 MHz |
| 1x1 |
BPSK |
7.2 Mbps |
-97 dBm |
15.0Mbps |
-97 dBm |
± 2 dB |
| QPSK |
14.2 Mbps |
-97 dBm |
30.0Mbps |
-96 dBm |
± 2 dB |
| QPSK |
21.7 Mbps |
-96 dBm |
45.0Mbps |
-95 dBm |
± 2 dB |
| 16-QAM |
28.9 Mbps |
-95 dBm |
60.0Mbps |
- 92 dBm |
± 2 dB |
| 16-QAM |
43.3 Mbps |
- 92 dBm |
90.0Mbps |
-90 dBm |
± 2 dB |
| 64-QAM |
57.8 Mbps |
-89 dBm |
120.0Mbps |
- 87 dBm |
± 2 dB |
| 64-QAM |
65.0Mbps |
-86 dBm |
135.0Mbps |
- 84 dBm |
± 2 dB |
| 64-QAM |
72.2 Mbps |
-81 dBm |
150.0Mbps |
-79 dBm |
± 2 dB |
| 2x2 |
BPSK |
14.4 Mbps |
-97 dBm |
30 Mbps |
-97 dBm |
± 2 dB |
| QPSK |
28.4 Mbps |
-97 dBm |
60 Mbps |
-96 dBm |
± 2 dB |
| QPSK |
43.3 Mbps |
-96 dBm |
90 Mbps |
-95 dBm |
± 2 dB |
| 16-QAM |
57.8 Mbps |
-95 dBm |
120 Mbps |
- 92 dBm |
± 2 dB |
| 16-QAM |
86.7 Mbps |
- 92 dBm |
180 Mbps |
-90 dBm |
± 2 dB |
| 64-QAM |
115.6 Mbps |
-89 dBm |
240 Mbps |
- 87 dBm |
± 2 dB |
| 64-QAM |
130 Mbps |
-86 dBm |
270 Mbps |
- 84 dBm |
± 2 dB |
| 64-QAM |
144.4 Mbps |
-81 dBm |
300 Mbps |
-79 dBm |
± 2 dB |
Descrizione del pannello
1 USB 4-PIN*2,0 mm
2 MiniPCI-e PIN 5V/2A
3 Ripristino
4 10M/100M RJ45*2
5 DC Jack
6 12-PIN GPIO*2
7 LED
8 MMCX (Antenna)
9 MMCX (Antenna)
Dimensioni
