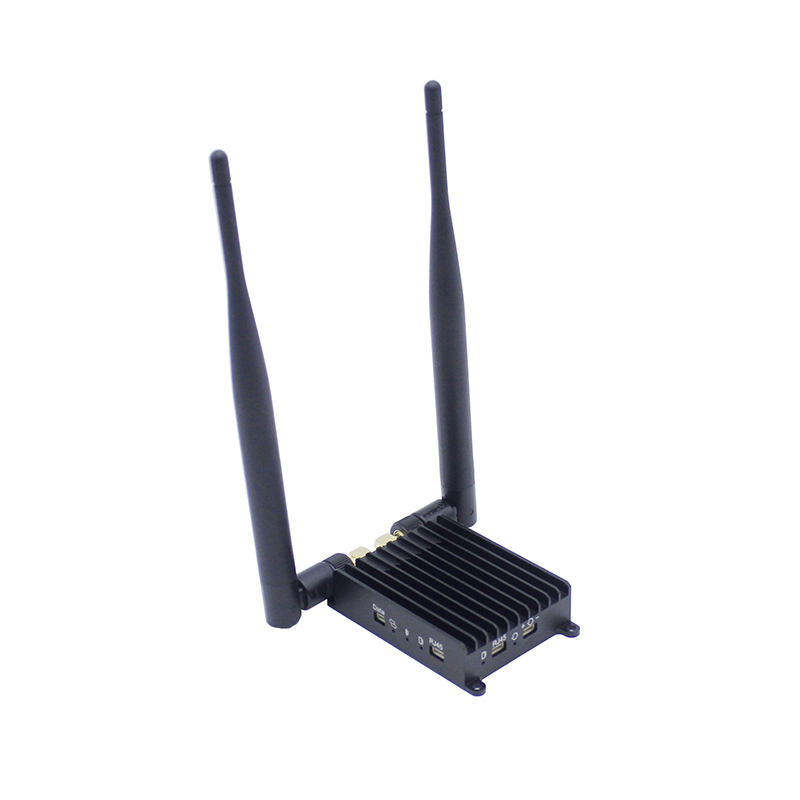

Mini Drone IP Video Data Link 5-15km Crittografia AES
Introduzione
L'LKAV-3621V2 è una radio IP OFDM di piccole dimensioni che funziona nelle bande a 800 MHz, 1,4 GHz e 2,4 GHz, con tecnologia frequency hopping (FHSS) per garantire una buona stabilità anche in condizioni di movimento rapido. Supporta una velocità dati fino a 30 Mbps e una portata di trasmissione fino a 5-15 km da aria a terra, è ideale per applicazioni di trasmissione wireless a lungo raggio e con flusso di dati elevato, come sorveglianza, UAV, USV e robotica.
Caratteristiche
■Modulazione TDD-OFDM
■Supporta 3 bande (800HMz/1.4GHz/2.4GHz)
■Supporta FHSS all'interno di ogni banda
■1.4/3/5/10/20MHz cinque larghezze di banda del canale
■Max 30Mbps@20MHz throughput
■Supporta la trasmissione uno-a-uno e uno-a-molti
■Supporta dati seriali e video contemporaneamente
■WebUI per la gestione
■Crittografia AES128 (definita dall'utente)
■Controllo del flusso uplink e downlink
■Dimensioni compatte e leggerezza
■Alloggiamento in lega di alluminio robusto
Specifiche
| Articolo | Parametri |
| Frequenza | 806~826MHz,1428~1448MHz,2401~2481MHz |
| Larghezza di banda RF | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Canale RF | 1T2R |
| Potenza di uscita | 25dBm±2 |
| Sensibilità 800MHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Sensibilità 1.4GHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Sensibilità 2.4GHz |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Throughput massimo | Max 30Mbps@20MHz |
| Modulazione | BPSK, 16QAM e 64QAM (TDD-OFDM) |
| Modalità di rete | Uno-a-uno e uno-a-molti (uno a sedici max) |
| Interfaccia antenna | 2x SMA |
| Interfaccia Ethernet | 2x Porta Ethernet (100M) |
| Porta seriale | 1x Porta UART (TTL) |
| Velocità di trasmissione | 115200bps |
| Ingresso video | IPCam |
| Latenza del canale | 10ms |
| Crittografia | AES128 (Definita dall'utente) |
| Velocità di movimento | Supporta non meno di 300 km/h |
| Ingresso alimentazione | 12VDC (7V-30V) |
| Corrente di lavoro | ≤0.5A |
| Consumo energetico | <6W (3.7W@7V, 4.5W@30V) |
| Dimensioni | 78*52*18mm |
| Peso | 85g |
| Temperatura di lavoro | -40°C ~ +65°C |

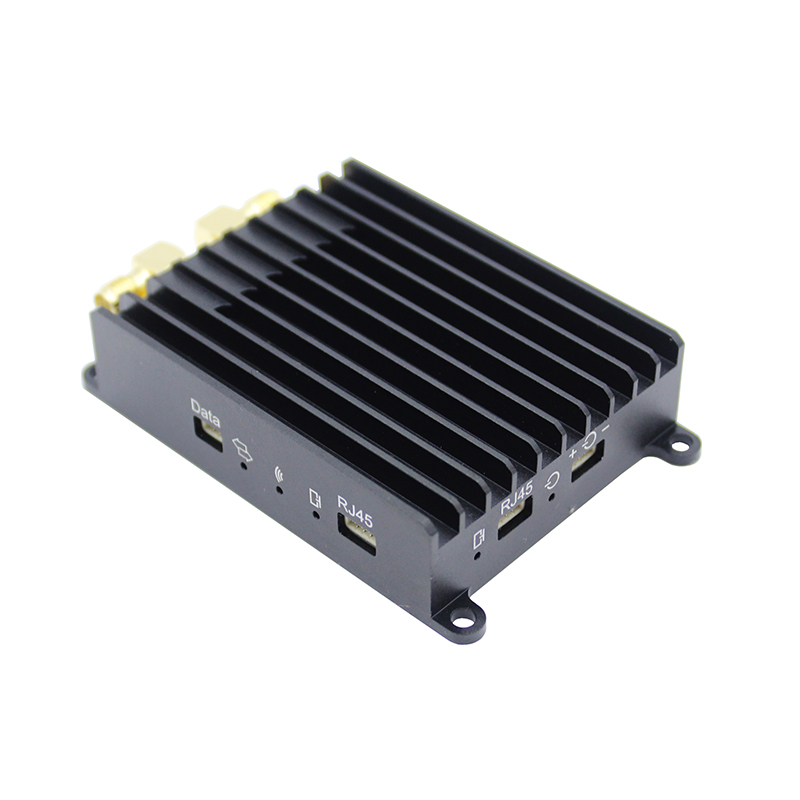

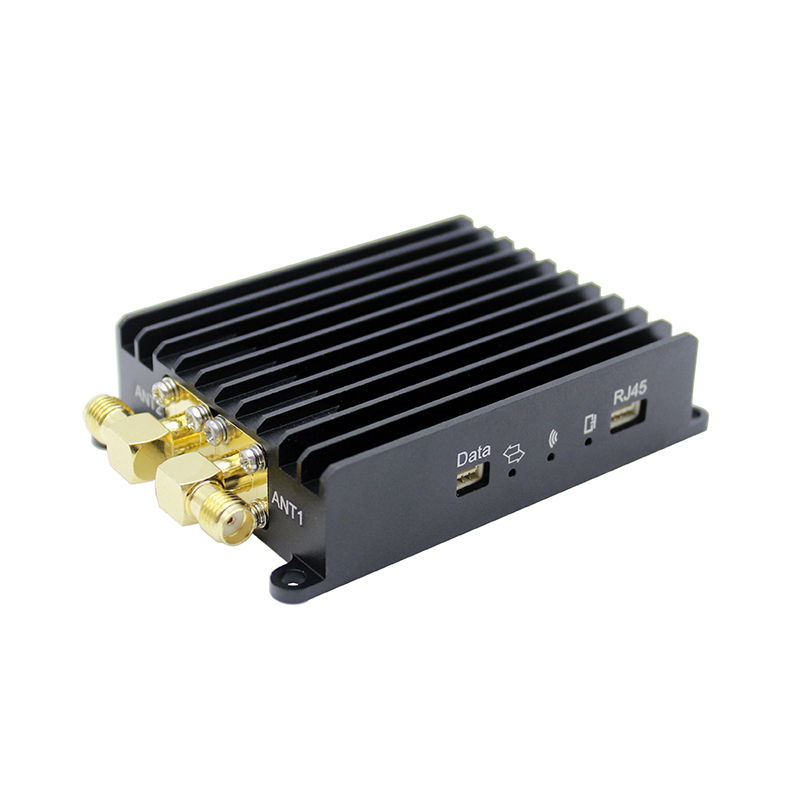

Vista frontale
Comunicazione seriale
Utilizzare un cavo adattatore seriale da USB a TTL da 3,3 V per collegare il computer e il dispositivo (TTL)
Sullo strumento di debug seriale, selezionare la porta seriale corretta e le altre impostazioni sono le seguenti:
Baud: 115200bps
Dati: 8 bit
Parità: Nessuna
Stop: 1 bit
Note sull'applicazione
Può realizzare comunicazioni wireless bidirezionali a lunga distanza, comunicazioni bidirezionali punto-punto o comunicazioni bidirezionali punto-multipunto. Nella comunicazione punto-multipunto, se la comunicazione tra due nodi di accesso deve essere trasferita tramite il nodo centrale, ogni nodo si trova nella stessa rete locale wireless e tutti i nodi di accesso comunicano con il nodo centrale per condividere la larghezza di banda wireless e il dispositivo assegna automaticamente la velocità del sistema in modo uniforme. La trasmissione dei dati dal nodo centrale al nodo di accesso è chiamata downlink, e la trasmissione dei dati dal nodo di accesso al nodo centrale è chiamata uplink. Nella comunicazione punto-punto o punto-multipunto, il downlink e l'uplink condividono la larghezza di banda wireless. Quando il dispositivo viene spedito, l'impostazione predefinita è il rapporto tra la velocità di uplink e la velocità di downlink = 4:1. Pertanto, se si utilizza il dispositivo per trasmettere video IP Camera, la telecamera IP deve essere collegata al nodo di accesso. Il dispositivo regolerà automaticamente e dinamicamente la velocità di trasmissione wireless in base al flusso di dati trasportato. Quando la quantità di dati trasportati è minore, la distanza di trasmissione sarà maggiore a parità di condizioni. Pertanto, quando si utilizza il dispositivo per trasmettere video IP Camera, è possibile aumentare la distanza di trasmissione wireless riducendo in modo appropriato la velocità in bit di codifica video IP Camera.
Contenuto della confezione
Solo per riferimento, soggetto a modifiche per ogni progetto.
| Nome dell'articolo | Descrizione | Quantità |
| TX | Trasmettitore (Nodo di accesso) | 1 |
| RX | Ricevitore (Nodo centrale) | 1 |
| Antenna in gomma | 1.4GHz, 3dBi, SMA Maschio | 2 |
| Antenna FRP | 1.4GHz, 5dBi, Tipo N Maschio | 2 |
| Cavo Ethernet | 4 pin a RJ45, 2 m | 2 |
| Cavo di prolunga | SMA M a SMA F, 30 cm | 2 |
| Cavo di prolunga | SMA M a Tipo N F con flangia, 50 cm | 2 |
| Cavo TTL a 3 pin | Cavo da TTL a 3 pin a 3 pin, 10 cm | 2 |
| Alimentatore | Alimentatore 12V/1A CC | 2 |
