LKAV6312 15 km FHSS Broadband OEM Mainboard IP Video Data Link Module
Introduzione
LKAV-6312 è un modulo di trasmissione dati a banda larga FHSS punto-multipunto.riduce efficacemente la latenza del sistema, migliora la capacità di trasmissione e presenta un lungo raggio di trasmissione, un elevato throughput dei dati e forti capacità anti-interferenza.ridurre notevolmente il consumo di energia e le dimensioni del sistema, e soddisfare le esigenze dei clienti per lo sviluppo di UAV, video sorveglianza e altri prodotti.
Caratteristiche
■ Modulazione TDD-OFDM
■ Supporta 3 bande (800HMz/1.4GHz/2.4GHz)
■ Supporta il sistema FHSS
■ larghezza di banda da 1,4/3/5/10/20MHz a cinque canali
■ Trasmissione massima di 30 Mbps @ 20 MHz
■ Supporta la trasmissione uno-a-uno e uno-a-molti
■ Supporta dati e video contemporaneamente
■ Fino a 5-20 km LOS (aria-terra)
■ Interfaccia Web per la gestione
■ Crittografia ZUC, SNOW3G e AES per optional
■ controllo dei flussi di collegamento ascendente e discendente
■ Supporta 9V-24V di larghezza
■ Dimensioni compatte e peso leggero
Specificità
| Articolo |
Parametri |
| Frequenza |
806 ~ 826 MHz,14270,9-1447,9 MHz,2401.5-2481.5MHz |
| Larghezza di banda RF |
1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Canale RF |
1T2R |
| Potenza di uscita |
25 dBm±2 |
| Sensibilità a 800 MHz |
10 MHz: - 103 dBm
5 MHz: - 104 dBm
3MHz:-106 dBm
|
| 1Sensibilità a.4 GHz |
10 MHz: - 103 dBm
5 MHz: - 104 dBm
3MHz:-106 dBm
|
| 2Sensibilità a.4 GHz |
20 MHz:-99 dBm
10 MHz: - 103 dBm
5 MHz: - 104 dBm
3MHz:-106 dBm
|
| Trasmissione massima |
Max 30Mbps@20MHz |
| Modulazione |
BPSK, 16QAM e 64QAM |
| Modalità di rete |
Uno-a-uno e uno-a-molti (uno a 16 al massimo) |
| Modalità di trasmissione |
Unicast, multicast, trasmissione |
| Metodo di configurazione |
Interfaccia Web |
| Anti-interferenza |
Sostenere il salto di frequenza tra le bande |
| Interfaccia dell'antenna |
2x IPEX |
| Interfaccia Ethernet |
2x porta Ethernet (100M) |
| Interfaccia seriale |
1x Porta UART (TTL232) |
| Interfaccia di alimentazione |
1x porta di alimentazione |
| Tasso di Baud |
115200bps |
| Lentenza di collegamento |
10 ms |
| Crittografia |
ZUC, SNOW3G, AES128 (chiave definita dall'utente) |
| Velocità di movimento |
Supporta fino a 300 km/h |
| Input di potenza |
12VDC (9V-24V) |
| Corrente di lavoro |
< 0,5A |
| Consumo di energia |
< 37dBm |
| Dimensioni |
58*48 mm |
| Peso |
25 g |
| Lavora temporaneamente. |
-40°C ~ +65°C |

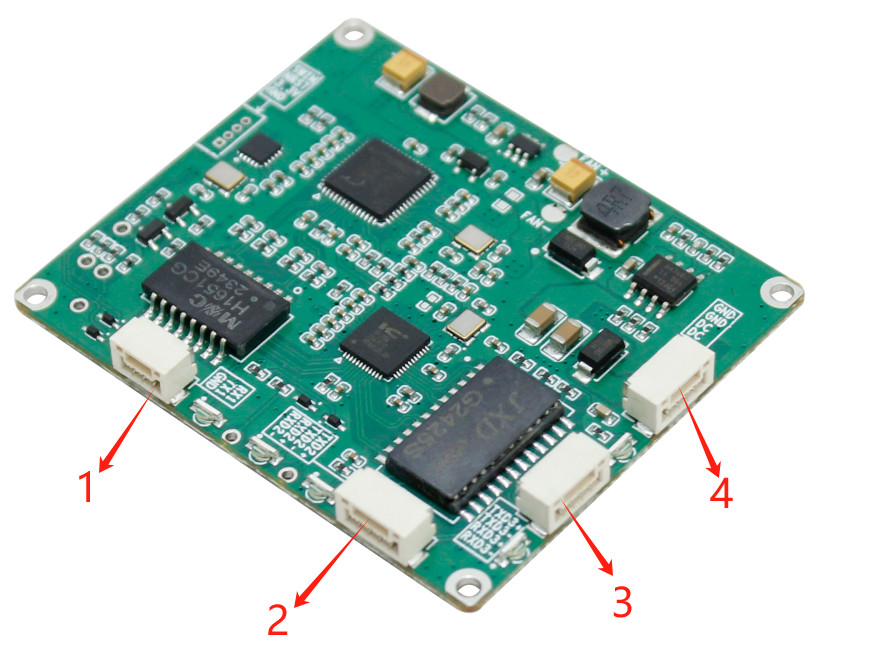

Descrizione dell'interfaccia
| Pin# |
1 |
2 |
3 |
| Definition |
RX |
TX |
GND |
| Pin# |
1 |
2 |
3 |
4 |
| Definition |
TX2+ |
TX2- |
RX2+ |
RX2- |
| Pin# |
1 |
2 |
3 |
4 |
| Definition |
TX3+ |
TX3- |
RX3+ |
RX3- |
| Pin# |
1 |
2 |
3 |
4 |
| Definition |
GND |
GND |
DC |
DC |

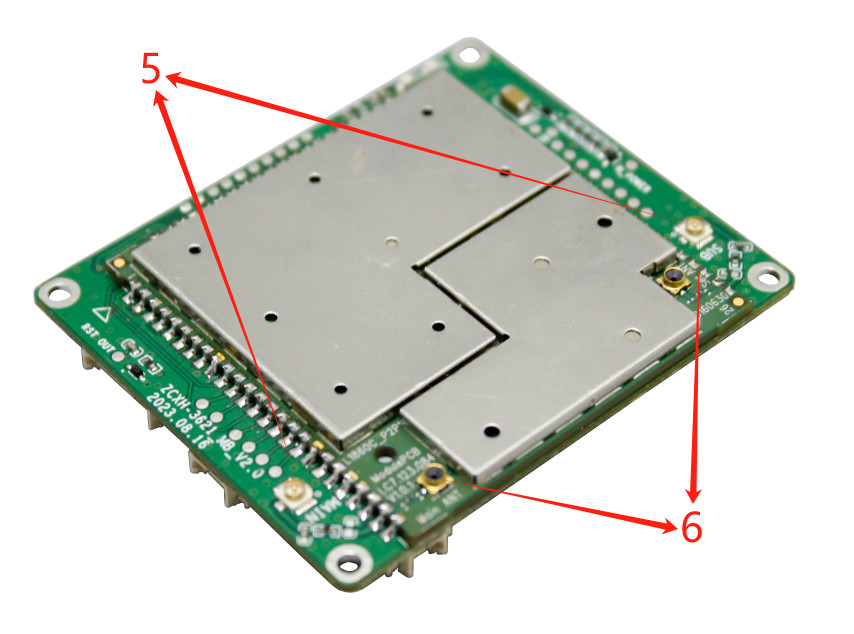

- Interfacce di antenna principale e secondaria, principale è per l'invio e la ricezione, e secondaria è solo per la ricezione.
- Interfacce di antenna di riserva, IPX femminile.
Comunicazione seriale
Si prega di utilizzare un cavo di adattatore seriale da USB a TTL 3.3V per collegare il computer e il dispositivo (TTL)
Sul tuo strumento di debugging seriale seleziona la porta seriale corretta e le altre impostazioni sono le seguenti:
Baud: 115200bps
Dati: 8 bit
Parità: nessuna
Fermo: 1 bit
Dimensioni
Su LinkAV
Youtube|Sito ufficiale|Linkedin |Facebook
Fondata nel 2005, LinkAV si è dedicata alla progettazione e alla produzione di sistemi di trasmissione video/dati mobile wireless, tra cui le serie COFDM, IP MESH e 4G-LTE,con un gruppo di ingegneri professionisti per fornire un servizio su misura (OEM). LinkAV serve una base di clienti diversificata e esigente, dalla polizia/militare ai cittadini comuni, dagli UAV agli UGV/Robot, dal campo petrolifero alle foreste, dall'oltremare alla Cina continentale.
LinkAV è uno dei principali produttori cinesi di sistemi di comunicazione e informazione wireless innovativi.I nostri avanzati sistemi di collegamento dati sono ideali per le comunicazioni critiche nei sistemi tattici senza equipaggio come i veicoli terrestri senza equipaggio (UGV), veicoli aerei senza equipaggio (droni, UAV) e veicoli a terra senza equipaggio (USV), e sono progettati tenendo in mente soprattutto la portabilità e l'affidabilità.
I nostri vantaggi
■ oltre 15 anni di esperienza nelle soluzioni di comunicazione wireless.
■ elevata qualità dei prodotti, prezzi competitivi e basso MOQ
■ eccellente team tecnico prevendita e postvendita.
■ Risposta rapida e consegna rapida.
■ supporto OEM.
Domande frequenti
Q1: Lei è un produttore o una società commerciale?
Siamo produttori professionisti specializzati in sistemi di trasmissione wireless.
D2: Perché dovrei scegliere te?
Otterrete un prezzo competitivo, qualità superiore, servizio soddisfacente e lunga garanzia.
Q3: Che tipo di servizio di prodotto posso avere?
Servizio OEM e ODM.
Q4: Che tipo di garanzia offri?
Offriamo una garanzia di un anno e manutenzione permanente.
Q5: Quali sono i termini di pagamento?
Accettiamo bonifici bancari, PayPal o pagamenti in contanti.
D6: Imballaggio e spedizione?
Cartone marrone neutro & Spedizione via DHL, FedEx, UPS, TNT o via aerea/marina.
Q7: Quanto tempo per la consegna?
1-3 settimane per il modello normale e 3-5 settimane per il modello personalizzato.
D8: Posso ordinare un campione per il test?
Sì, accogliamo con favore l'ordine di campioni, i campioni misti sono accettabili.
Q9: Avete un limite di MOQ?
Nessun limite, 1pc è accettabile.
D10: è possibile stampare il mio logo sul prodotto?
Sì, si prega di informarci formalmente prima della produzione e confermare il progetto in primo luogo
