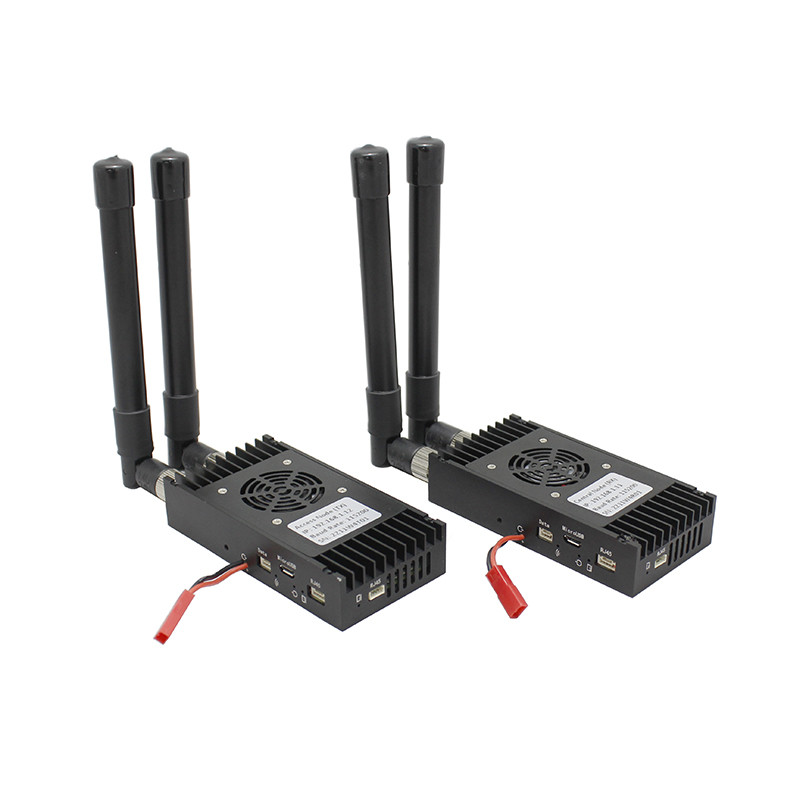

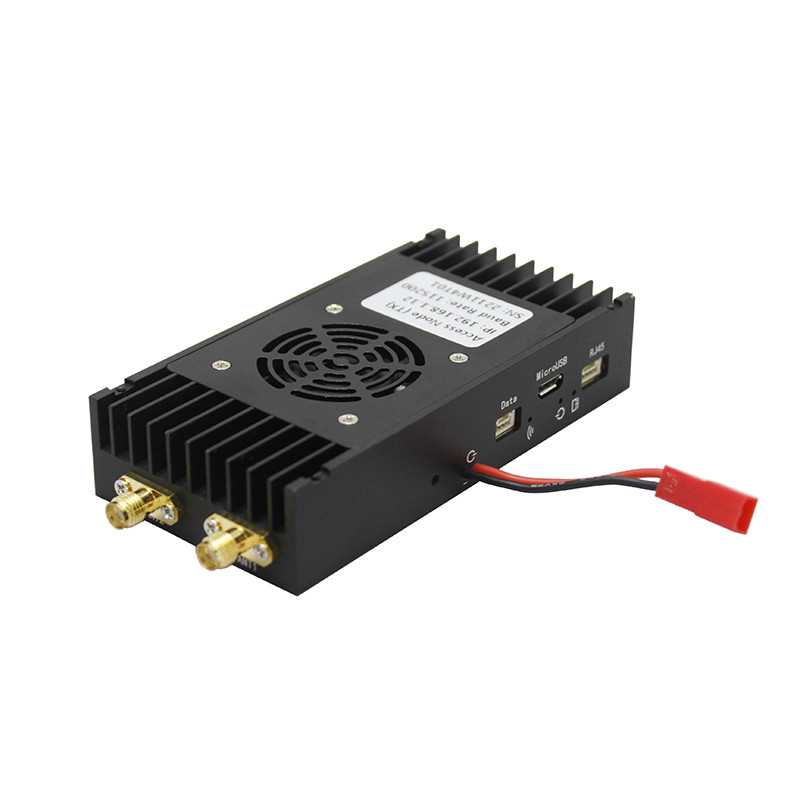

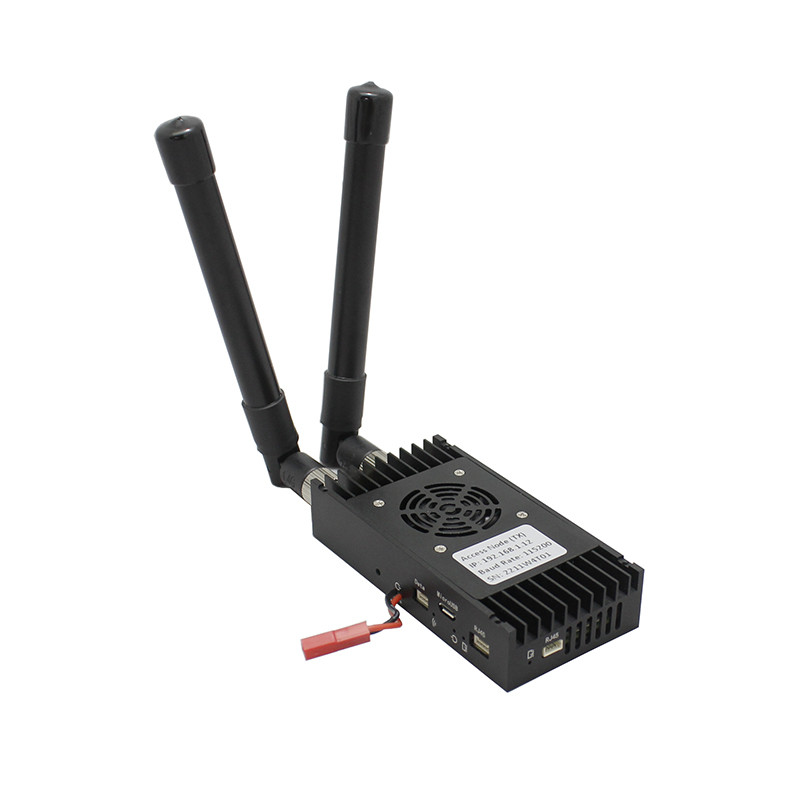

LKAV3621 320mw 15km Militare Comunicare Compatto UAV Drone Video IP MESH Data Link Transceiver

LKAV3621 320mw 15 km Drone video IP MESH Data Link

Introduzione

LKAV3621 è una radio OFDM IP di mini dimensioni che funziona alle bande 800MHz, 1.4GHz e 2.4GHz, con tecnologia di salto di frequenza (FHSS) per garantire una buona stabilità anche in condizioni di rapido movimento.Supporta una velocità di trasmissione fino a 30 Mbps e un raggio di trasmissione fino a 10-20 km aria-terra, è ideale per applicazioni di trasmissione wireless a lungo raggio e con elevato flusso di dati, come sorveglianza/UAV/USV/robotica.

Caratteristiche

■modulazione TDD-OFDM

■supporta 3 bande (800HMz/1.4GHz/2.4GHz)

■supporta FHSS all'interno di ciascuna banda

■1,4/3/5/10/20MHz larghezza di banda di cinque canali

■Trasmissione massima 30Mbps@20MHz

■Sostiene la trasmissione uno-a-uno e uno-a-molti

■Supporta simultaneamente dati seriali e video

■Fino a 10-20 km LOS (aria-terra)

■Interfaccia Web per la gestione

■crittografia AES128 (definita dall'utente)

■Controllo dei flussi di collegamento ascendente e discendente

■Dimensioni compatte e peso leggero

■Costruzione in lega di alluminio robusta

Specificità

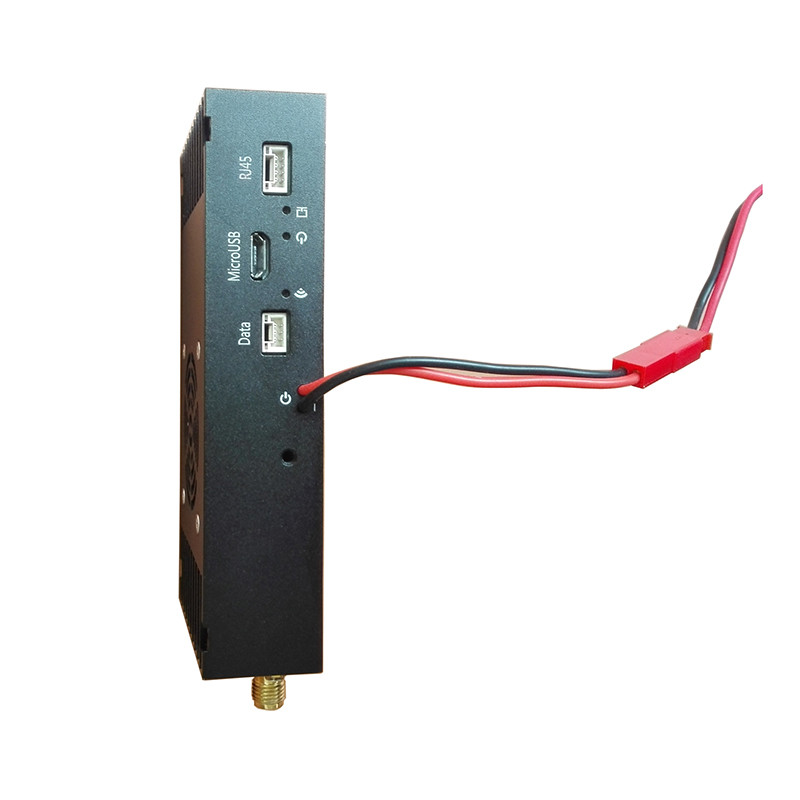

Vista frontale

1 Cavi di alimentazione - linea di ingresso di alimentazione, rosso VDD, nero GND

2 porte UART dati (GND, Rx, Tx) 3.3V TTL

3 Indicatore dello stato del collegamento - Quando il dispositivo funziona come nodo di accesso, se la connessione con il nodo centrale è normale, l'indicatore sarà sempre acceso.questo indicatore è spento.

4 Porta Micro USB - Per la manutenzione del software del dispositivo.

5 Indicatore di potenza (rosso) - sempre acceso durante il funzionamento normale.

6 Indicatore per la porta Ethernet 2 ️ lampeggia secondo il flusso di dati quando funziona normalmente.

7 Porta Ethernet 2 (RN, RP, TN, TP) - le porte Ethernet 1 e 2 sono interamente collegate.

8 Indicatore per la porta Ethernet 1 ️ lampeggia secondo il flusso di dati quando funziona normalmente.

9 Porta Ethernet 1 (RP, RN, TP, TN) - le porte Ethernet 1 e 2 sono interamente collegate.

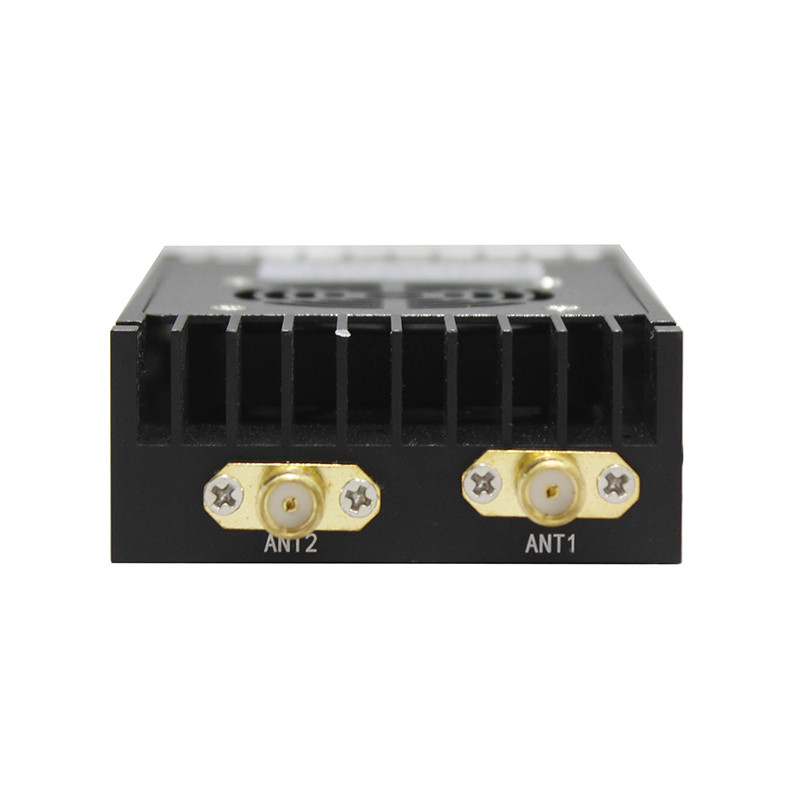

Vista posteriore

1 Etichetta del prodotto

2 Ingresso d'aria - per il ventilatore di raffreddamento

3 ANT2 Porta - Antenna ausiliaria, funzioni di ricezione ausiliaria, NO di trasmissione.

4 ANT1 Port

Comunicazione seriale

Si prega di utilizzare un cavo di adattatore seriale da USB a TTL 3.3V per collegare il computer e il dispositivo (TTL)

Sul tuo strumento di debugging seriale seleziona la porta seriale corretta e le altre impostazioni sono le seguenti:

Baud: 115200bps

Dati: 8 bit

Parità: nessuna

Fermo: 1 bit

Applicazione

Può realizzare comunicazioni wireless bidirezionali a lunga distanza, comunicazione bidirezionale punto-punto o comunicazione bidirezionale punto-multipunto.se la comunicazione tra due nodi di accesso deve essere trasferita attraverso il nodo centrale, ogni nodo è nella stessa rete locale wireless e tutti i nodi di accesso comunicano con il nodo centrale per condividere la larghezza di banda wireless,e il dispositivo assegnare automaticamente la velocità del sistema uniformementeLa trasmissione dei dati dal nodo centrale al nodo di accesso è chiamata downlink e la trasmissione dei dati dal nodo di accesso al nodo centrale è chiamata uplink.In comunicazione punto-a-punto o punto-a-moltipunto, il downlink e l'uplink condividono la larghezza di banda wireless. Quando il dispositivo viene spedito, l'impostazione predefinita è il rapporto tra velocità di uplink e velocità di downlink = 4:1Pertanto, se si utilizza il dispositivo per trasmettere il video della telecamera IP, la telecamera IP deve essere collegata al nodo di accesso.Il dispositivo regola automaticamente e dinamicamente la velocità di trasmissione wireless in base al flusso di dati trasportato. Quando la quantità di dati trasportati è più piccola, la distanza di trasmissione sarà più lunga nelle stesse condizioni.è possibile aumentare la distanza di trasmissione wireless riducendo adeguatamente il bit rate di codifica video della fotocamera IP.

Applicazione

Contenuto del pacchetto

Solo a titolo di riferimento, soggetto a modifiche per ogni progetto.

Su LinkAV

Youtube|Sito ufficiale|Linkedin |Facebook|Alibaba
Fondata nel 2005, LinkAV si è dedicata alla progettazione e alla produzione di sistemi di trasmissione video/dati mobile wireless, tra cui le serie COFDM, IP MESH e 4G-LTE,con un gruppo di ingegneri professionisti per fornire un servizio su misura (OEM). LinkAV serve una base di clienti diversificata e esigente, dalla polizia/militare ai cittadini comuni, dagli UAV agli UGV/Robot, dal campo petrolifero alle foreste, dall'oltremare alla Cina continentale.

LinkAV è uno dei principali produttori cinesi di sistemi di comunicazione e informazione wireless innovativi.I nostri avanzati sistemi di collegamento dati sono ideali per le comunicazioni critiche nei sistemi tattici senza equipaggio come i veicoli terrestri senza equipaggio (UGV), veicoli aerei senza equipaggio (droni, UAV) e veicoli a terra senza equipaggio (USV), e sono progettati con la portabilità e l'affidabilità in primo luogo.

I nostri vantaggi

■ oltre 15 anni di esperienza nelle soluzioni di comunicazione wireless.

■ elevata qualità dei prodotti, prezzi competitivi e basso MOQ

■ eccellente team tecnico pre­vendita e post­vendita.

■ Risposta rapida e consegna rapida.

■ supporto OEM.
