LKAV-3624 e 3203 Scavatori caricatori camion Video Data Link CAN Control Bi-directional Audio DC 10-30V
Introduzione
L'LKAV-3624 & 3203 è un potente sistema di trasmissione video a 8 canali appositamente progettato per applicazioni di escavatori senza equipaggio, caricatori di retroescavatori, caricatori a ruote e UGV.Dispone di ingresso video a 8 canali (1080p AHD), CAN per il controllo, l'incorporazione audio, potenza di uscita RF 2x2W e gamma di trasmissione fino a 2 km NLOS (5-10 km LOS).
Caratteristiche
■ regolabile a frequenza di 580±20MHz
■ velocità di trasmissione fino a 82 Mbps
■ potenza di uscita RF 2x2W
■ gamma fino a 2 km NLOS (5-10 km LOS)
■ DVR integrato supporta il controllo delle app e la commutazione dei modi
■ Supporta l'audio bidirezionale
■ Supporta il controllo CAN
■ Supporta l'input di corrente DC 10-30V
■ con uscita HDMI su RX
■ Supporta la crittografia AES
■ Supporta il GPS
■ Cassa robusta in lega di alluminio per aeromobili
Specifica TX
| Frequenza di lavoro |
562-612 MHz |
| Modulazione |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Potenza di uscita RF |
36 dBm (2x2W) |
| Larghezza di banda RF |
2M/5M/10M/20MHz/40MHz |
| Sensibilità digitale |
96 dBm@5MHz BPSK |
| Tasso di dati |
Fino a 82 Mbps |
| Interfaccia di ingresso video |
8x 4-Pin GX12 Aviation Connector |
| Interfaccia LAN |
3x RJ45 |
| Formati video |
1080p/1080i/720p/720i |
| Codifica video |
H.264/H.265 |
| Interfaccia RF |
N F x2 |
| Interfaccia GPS |
SMA F x1 |
| Interfaccia del microfono |
Collegamento per l'aviazione GX12 a 3 pin |
| Interfaccia dell' altoparlante |
Collegamento per l'aviazione GX12 a 3 pin |
| Interfaccia CAN |
Connettore per l'aviazione GX12 a 2 pin |
| Crittografia |
AES |
| Voltaggio di funzionamento |
DC 24V (10-30V) |
| Interfaccia di alimentazione |
Connettore per l'aviazione a 3 pin |
| Dimensioni |
356x200x62mm (con antenna) |
| Peso |
30,45 kg (con antenna) |
| Lavora temporaneamente. |
-20°C~70°C |
| Consumo di energia |
TBA |
Specifica RX
| Frequenza di lavoro |
562-612 MHz |
| Modulazione |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Potenza di uscita RF |
36 dBm (2x2W) |
| Larghezza di banda RF |
2M/5M/10M/20MHz/40MHz |
| Sensibilità digitale |
96 dBm@5MHz BPSK |
| Tasso di dati |
Fino a 82 Mbps |
| Interfaccia di uscita video |
1x HDMI |
| Interfaccia LAN |
1x RJ45 |
| Formati video |
1080p/1080i/720p/720i |
| Decodifica video |
H.264/H.265 |
| Interfaccia RF |
N F x2 |
| Interfaccia GPS |
SMA F x1 |
| Interfaccia per microfoni PTT |
2x 3,5 mm earphone jack |
| Interfaccia CAN |
Connettore per l'aviazione GX12 a 2 pin |
| Crittografia |
AES |
| Voltaggio di funzionamento |
DC 24V (10-30V) |
| Interfaccia di alimentazione |
Connettore per l'aviazione a 3 pin |
| Dimensioni |
483x300x45 mm (con antenna) |
| Peso |
30,45 kg (con antenna) |
| Lavora temporaneamente. |
-20°C~70°C |
| Consumo di energia |
TBA |
TX pannello anteriore
1 Interfaccia del microfono
2 Interfaccia dell' altoparlante
3 Interfaccia CAN
4 Indicatore del segnale ️ normale lampeggiamento rapido rosso/verde
| Status dell'indicatore |
Forza del segnale |
| Ancora verde. |
Il legame è solido. |
| Lampeggiamento rosso/verde intermittente |
Il collegamento sta per rompersi. |
| Ancora rosso. |
Non è possibile stabilire il collegamento |
| Viscini rossi |
Link non stabile |
| SNR |
Colore dell' indicatore |
Frequenza di lampeggiamento |
Topologia colore |
Valore di topologia |
| 0 |
Rosso |
N/A |
Verde |
0 |
| 1-12 |
Viscini rossi |
350 ms |
Verde |
1-12 |
| 13-25 |
Lampeggiante rosso/verde |
350 ms |
Verde |
13-25 |
| 26-35 |
Velocità verde |
350 ms |
Verde |
26-35 |
| 36-70 |
Ancora verde. |
N/A |
Verde |
36-70 |
| > 70 |
Viscini rossi |
120 ms |
Verde |
> 70 |
5 Tasto di accensione
6 Interfaccia LAN1 RJ45.
Pannello posteriore TX
1 MESH Interfaccia di antenna
2 CH1 Video Input ️ 4 pin GX12, con uscita di corrente continua di 12 V.
3 CH2 Video Input 4 pinGX12, con uscita di corrente continua di 12 V.
4 CH3 Video Input 4 pinGX12, con uscita di corrente continua di 12 V.
5 CH4 Video Input 4 pinGX12, con uscita di corrente continua di 12 V.
6 CH5 Video Input 4 pinGX12, con uscita di corrente continua di 12 V.
7 CH6 Video Input 4 pinGX12, con uscita di potenza DC 12V.
8 CH7 Video Input ️ 4 pinGX12, con uscita di corrente continua di 12 V.
9 CH8 Video Input ️ 4 pinGX12, con uscita di corrente continua di 12 V.
10 Interfaccia di antenna GPS SMA F.
11 Interfaccia di ingresso di potenza ️ connettore aerea a 3 pin, DC 10-30V.
12 Interfaccia di antenna MESH
13 LAN2 Port RJ45.
14 LAN3 Port RJ45.

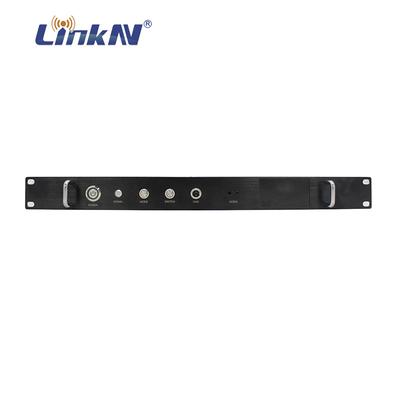

Pannello anteriore RX
1 Tasto di accensione
2 Indicatore di segnale
| Status dell'indicatore |
Forza del segnale |
| Ancora verde. |
Il legame è solido. |
| Lampeggiamento rosso/verde intermittente |
Il collegamento sta per rompersi. |
| Ancora rosso. |
Non è possibile stabilire il collegamento |
| Viscini rossi |
Link non stabile |
| SNR |
Colore dell' indicatore |
Frequenza di lampeggiamento |
Topologia colore |
Valore di topologia |
| 0 |
Rosso |
N/A |
Verde |
0 |
| 1-12 |
Viscini rossi |
350 ms |
Verde |
1-12 |
| 13-25 |
Lampeggiante rosso/verde |
350 ms |
Verde |
13-25 |
| 26-35 |
Velocità verde |
350 ms |
Verde |
26-35 |
| 36-70 |
Ancora verde. |
N/A |
Verde |
36-70 |
| > 70 |
Viscini rossi |
120 ms |
Verde |
> 70 |
Buttone modalità 3 ️ Premere per passare tra modalità schermo completo, schermo a quattro parti, schermo a otto parti e schermo a nove parti.
4 Tasto di commutazione
5 Interfaccia CAN 2 connettore per l'aviazione.
6 Interfaccia di intercomunicazione per il microfono K.
Pannello posteriore RX
1 MESH Interfaccia di antenna
2 Interfaccia di antenna GPS SMA F.
3 Interfaccia di uscita HDMI.
4 Porta LAN RJ45.
5 Porta di ingresso di alimentazione ️ connettore aerea a 3 pin, DC 10-30V.
