1U Radio di trasmissione video di bordo IP MESH

Radio IP MESH da nave 1U Potenza 4G Micro-SIM GPS/BD PPT WiFi Crittografia AES256 con Ingresso HDMI

Introduzione

Il MANET3307-W è un robusto relè MESH da rack 1U che integra 4G, GPS/BD, PTT e WiFi. Supporta ingressi HDMI e LAN. Può essere applicato a molteplici scenari come un relè a punto fisso o per essere installato su un veicolo in movimento, una nave o una nave senza equipaggio, ecc.

Caratteristiche

■ Design da rack 1U

■ Supporta la rete 4G

■ Supporta ingressi LAN e HDMI

■ Supporta WiFi e GPS/BD

■ Supporta interfono vocale

■ Alta larghezza di banda fino a 82Mbps

■ Trasmissione dati trasparente full IP duplex

■ Rete flessibile e rapida implementazione

■ Funzionamento e manutenzione convenienti

Specifiche

Dimensioni

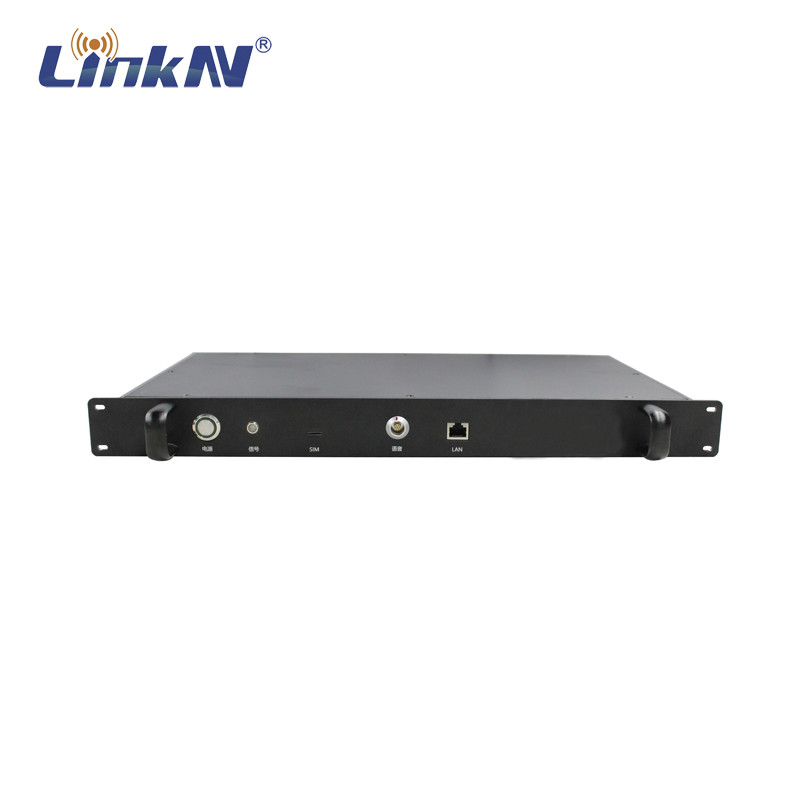

Pannello frontale

■ Pulsante di accensione

■ Indicatore segnale MESH

■ Slot scheda Micro SIM

■ Ingresso microfono - LEMO a 7 pin

■ Ingresso LAN

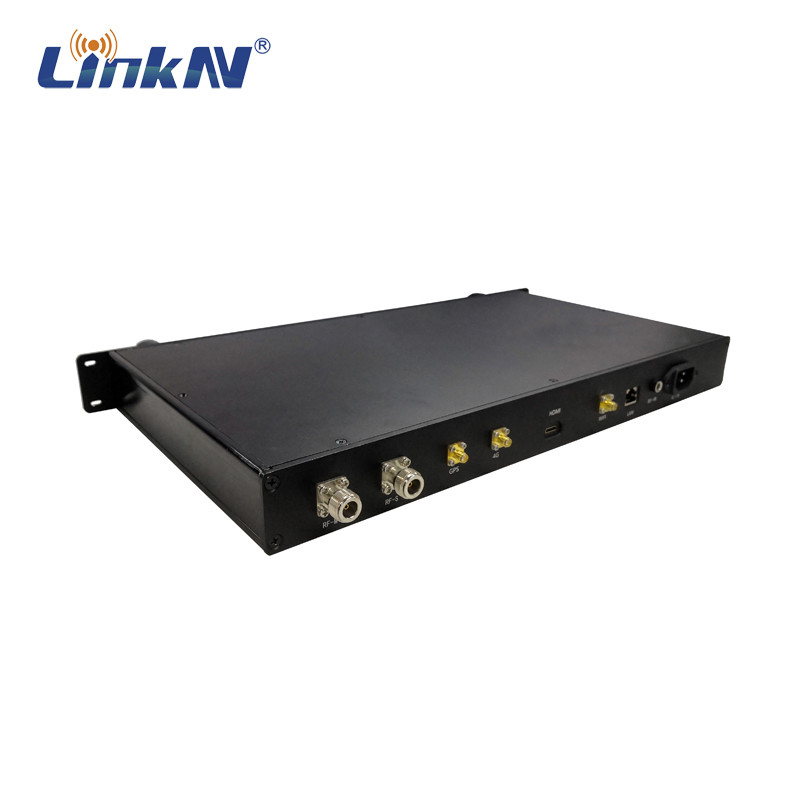

Pannello posteriore

■ Interfaccia antenna MESH 1 – N F

■ Interfaccia antenna MESH 2 – N F

■ Interfaccia antenna GPS

■ Interfaccia antenna 4G

■ Interfaccia di ingresso HDMI

■ Interfaccia antenna WIFI

■ Ingresso LAN

■ Ingresso DC – 12V

■ Ingresso AC – 220V

Scenario applicativo

Diagramma topologico

■ Tipo a stella


■ Tipo Mesh


■ Tipo casuale

Un sistema MANET è un gruppo di dispositivi mobili (o temporaneamente stazionari) che devono fornire la capacità di trasmettere voce, dati e video tra coppie arbitrarie di dispositivi utilizzando gli altri come relè per evitare la necessità di infrastrutture.
Esistono molte tecniche impiegate per fornire una robusta capacità MANET, tra cui le seguenti:

Auto-formazione / Auto-guarigione è una caratteristica cruciale dei sistemi MANET. In una vera rete mesh, le radio possono unirsi o lasciare la rete in qualsiasi momento, e la rete adatterà continuamente la sua topologia man mano che i nodi si muovono l'uno rispetto all'altro. Ciò implica un'architettura decentralizzata in quanto non sono necessari hub radio "master" centrali per amministrare il controllo della rete, e le comunicazioni continueranno a persistere anche quando uno o più nodi vengono persi.

Adattamento del collegamento è la capacità di ciascuna radio di configurare in modo ottimale i propri parametri di trasmissione (costellazione, codifica FEC e tecniche MIMO) per massimizzare la velocità dati e la robustezza dei collegamenti con ciascuna delle altre radio con cui sta comunicando. Una particolare radio può comunicare con un'altra radio vicina utilizzando una velocità dati superiore a 50 Mbps, mentre utilizza una velocità di soli 2 Mbps per fornire un collegamento robusto a una radio molto più lontana. Queste sono velocità di burst di pacchetti, dove l'utilizzo di un burst da 50 Mbps è molto utile anche per un flusso di dati a velocità molto inferiore perché lascia tempo libero sul canale per altri nodi della rete da utilizzare. Avere alte velocità di burst dati potenziali è importante perché meno tempo viene consumato per i collegamenti più brevi, più tempo rimane per utilizzare modulazioni e codifiche più lente e molto più robuste sui collegamenti distanti.

Routing adattivo è un meccanismo per determinare quali percorsi di relè vengono utilizzati quando uno stream di dati deve essere inviato tra una data coppia di radio. Deve supportare la funzionalità di auto-formazione e auto-guarigione adattandosi dinamicamente per utilizzare tutte le radio presenti come potenziali relè ed essere resiliente alla perdita di radio di relè. Deve anche funzionare in combinazione con l'adattamento del collegamento perché la determinazione del percorso ottimale per uno stream di dati richiede la considerazione di altri dati che fluiscono attraverso la rete, nonché la capacità dinamica di ciascun collegamento all'interno della rete. Questo problema è complesso e richiede a tutte le radio di condividere informazioni sul traffico dati che fluisce attraverso di esse e sulla capacità del collegamento da ciascuna agli altri nodi vicini. Questa condivisione di informazioni deve essere fatta in modo intelligente in modo da non consumare troppo del prezioso throughput di rete disponibile.

Networking IP trasparente significa che qualsiasi numero di computer standard, telecamere IP o altri dispositivi può essere collegato a ciascuna delle radio mobili e comunicare attraverso la rete mesh come se tutti i dispositivi fossero in un unico ufficio con Ethernet cablato. Esistono diversi modi per raggiungere questo obiettivo all'interno della MANET. Per consentire la massima flessibilità e facilità d'uso, la scelta migliore è che l'intera rete MANET appaia come un unico switch di rete Layer 2. Ciò significa che senza alcuna riconfigurazione di indirizzi IP o altre impostazioni, un gruppo di dispositivi basati su IP che lavorano insieme su uno switch Ethernet semplice può essere collegato a radio MANET e riprendere le operazioni con la nuova libertà di mobilità wireless.

Traffico Multicast presenta una serie di sfide uniche per i sistemi MANET. Il supporto multicast implementato negli switch Layer 2 cablati di base consiste nel replicare i pacchetti multicast in ingresso su una porta su tutte le altre porte. Ad esempio, se una telecamera IP è collegata a una porta, invierebbe il suo video utilizzando pacchetti contrassegnati come multicast. Quindi i computer collegati a qualsiasi altra porta dello switch possono accedere allo stream video wireless. Questo metodo semplicistico non funziona molto bene in una rete wireless che agisce come uno switch Layer 2 perché molti dispositivi all'interno della rete potrebbero non aver bisogno di vedere un particolare multicast, e inviare ciecamente il multicast a tutti i dispositivi congestiona inutilmente il throughput limitato della rete wireless. I sistemi MANET più avanzati consentono l'ottimizzazione manuale e/o automatica, limitando la trasmissione del multicast solo ai dispositivi che necessitano di un particolare stream multicast.

Reti Multicanale è una capacità avanzata di alcuni sistemi MANET che consente a una rete di utilizzare più canali RF o persino più bande di frequenza all'interno di una rete, pur fornendo la funzionalità plug and play di un singolo switch Layer 2. Un semplice esempio dell'utilità di ciò potrebbe essere uno scenario in cui i soldati hanno radio che operano su una frequenza mentre i veicoli hanno radio che operano non solo su quella frequenza, ma anche su un'altra banda. Questa banda aggiuntiva potrebbe essere con antenne a maggiore potenza o maggiore guadagno per fornire uno strato "backbone" ad alta velocità tra i veicoli. La radio di qualsiasi soldato può comunicare con la radio di qualsiasi altro soldato via etere, ma lo strato secondario su una frequenza diversa può ridurre la congestione sulla frequenza dei soldati e aumentare l'area coperta dalla rete.
Tutte queste capacità di rete MANET si combinano per fornire una connettività robusta ad alta velocità simile a quella offerta dalle reti 3G/4G all'avanguardia, ma in scenari operativi mission-critical in cui non è disponibile un'infrastruttura wireless permanente.
